3D трехмерная лазерная резка металла.



«ЛАЗЕРНЫЙ ЦЕНТР» предлагает полный спектр услуг по 3d трехмерной лазерной резке на современных лазерных установках.

3D трехмерная лазерная резка – современная технология раскроя металла, удобный, экономичный, быстрый способ производства деталей из листового металла для приборов, агрегатов и машин, корпусов, строительных конструкций, торгового оборудования, рекламы и элементов дизайна, выполненных в строгом соответствии с конструкторской документацией.

Компания «ЛАЗЕРНЫЙ ЦЕНТР» выполняет следующие виды работ лазерной резки:

• 2D плоская лазерная резка листовых металлов;

2D плоская лазерная резка листовых металлов – это принципиально новый метод раскроя листовых материалов. Основным инструментом здесь является сфокусированный луч, который быстро прогревает поверхность обрабатываемого изделия, что она только расплавляется в узкой зоне взаимодействия лазерного пучка с металлом. В результате получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.

Ниже приведен конкретный пример (2D) плоской лазерной резки металла, реализованной в нашем "ЛАЗЕРНОМ ЦЕНТРЕ":

Для заказчика из г. Москва изготовили партию декоративных панелей из оцинкованной стали толщиной 1,5 мм.





• 3D трехмерная лазерная резка;

Например, встречаются ситуации когда необходимо выполнить вырезы в готовых отштампованных, сварных изделиях, тогда на помощь приходят лазерные станки с большим количеством координат подачи лазерного луча.

«ЛАЗЕРНЫЙ ЦЕНТР» производит 3d трехмерную лазерную резку труб и профиля различного сечения. В процессе 3d трехмерной лазерной резки труб на нашем комплексе возможно изготовление самых различных технологических соединений труб, находящих свое применение в самых различных отраслях промышленности.

Наше оборудование оснащенное специальными программами позволяет производить наглядную имитацию процесса 3d трехмерной лазерной резки.

Технологические особенности 3d трехмерной лазерной резки труб:

Максимальный внешний диаметр труб для 3d трехмерной лазерной резки составляет 700 мм.

Максимальная длина обрабатываемых труб составляет 3 000 мм.

Максимальная длина готового изделия - 3 000 мм.

Максимальная толщина стенки обрабатываемой трубы:

• Черная сталь - до 10 мм;

• Нержавеющая сталь - до 8 мм;

• Алюминий - до 6 мм;

• Титан - до 3 мм;

• 3D трехмерная лазерная резка круглых и прямоугольных отверстий в трубе;

Сегодня технологические возможности «ЛАЗЕРНОГО ЦЕНТРА» позволяют производить 3d трехмерную лазерную резку металла:

• Сталь конструкционная - до 16 мм;

• Сталь нержавеющая - до 8 мм;

• Алюминий - до 6 мм;

• Латунь - до 5 мм;

• Титан - до 3 мм;

• Броневые стали - 20 мм;

Размеры обрабатываемой детали: 1500х3000х700

3d трехмерную лазерную резку осуществляем из металла заказчика.

Высококвалифицированные специалисты «ЛАЗЕРНОГО ЦЕНТРА», имеющие значительный опыт в разработке корпусных изделий, кронштейнов, металлоконструкций различного уровня сложности и т.д., быстро и качественно разработают и спроектируют различного вида изделия по Вашему техническому заданию или образцу.

Имеющаяся система автоматизации и компьютеризации позволяет существенно сократить сроки подготовки производства, а индивидуальный подход к заказчику, позволяет учитывать все Ваши требования и пожелания.

Специалисты нашей компании помогут вам разработать конструкторскую документацию на металлопродукцию, произведут конвертирование электронных чертежей, перевод бумажных чертежей в электронный вид, а также окажут необходимые технические консультации.

Вы также можете самостоятельно подготовить файлы для 3d трехмерной лазерной резки.

Основные правила подготовки чертежей для лазерной резки:

Чертежи деталей в электронном виде должны быть представлены, по возможности, в формате AutoCAD (любые версии) с расширением *.DXF или *.DWG.

При создании чертежей необходимо учитывать:

1. Чертеж должен быть выполнен в масштабе 1:1!

2. Внешний и внутренние контуры должны быть замкнутые.

3. Контуры должны быть выполнены командами LINE, CIRCLE, ARC.

4. Резка будет невозможна если контуры созданы с помощью команд SPLINE, ELLIPSE!

5. При создании кривых линий просьба не делать, по возможности, множество мелких линий или дуг, а объединять в более крупные. Рез будет более ровным.

6. Не должно быть наложения линий, иначе лазер будет резать по этому месту несколько раз.

7. На чертеже должны быть указаны материал и количество деталей.

8. Один чертеж - один файл.

9. Раскладку деталей делать не обязательно.

Но даже если Вы полностью подготовили файл по нашим требованиям, нам потребуется некоторое время для его технологической подготовки к 3d трехмерной лазерной резке.

Высокий профессионализм наших сотрудников, плюс высокотехнологичное оборудование, позволяет производить изделия высочайшего качества и по гибкой системе цен. Стоимость работ определяется индивидуально, в зависимости от уровня сложности.

Очередь выполнения заказа по 3d трехмерной лазерной резке 1-2 дня.

Возможно выполнение заказа в день обращения.



Ниже приведены конкретные примеры (3D) трехмерной лазерной резки металла, реализованные в нашем "ЛАЗЕРНОМ ЦЕНТРЕ":

Для заказчика, компания "ЛАЗЕРНЫЙ ЦЕНТР" разработала и изготовила уличный декоративный светильник. Операции для изготовления: (3D) трехмерная лазерная резка отверстий в трубе из нержавеющей стали, сварка, покраска. Материал: нержавеющая сталь толщиной 2 мм.

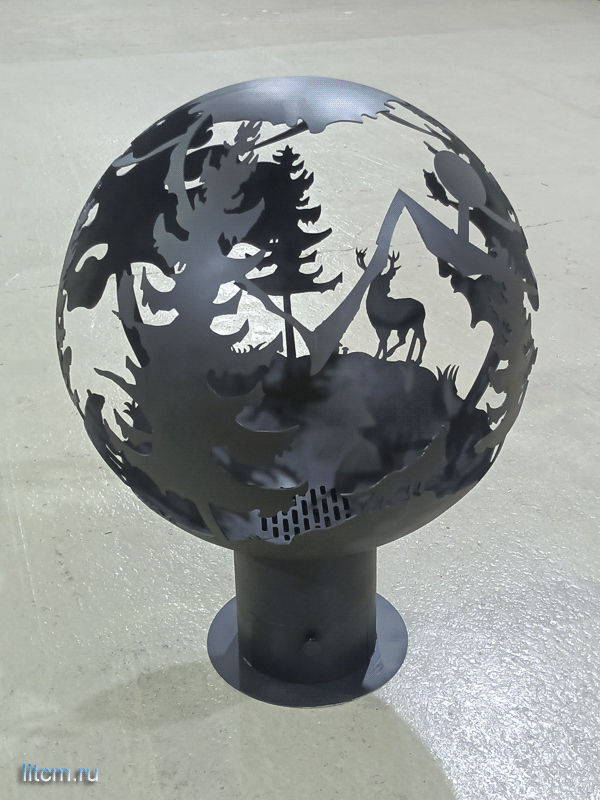

Для заказчика, компания "ЛАЗЕРНЫЙ ЦЕНТР" разработала и изготовила сферу-очаг.

Операции для изготовления: 3D-лазерная резка 2-ух полусфер из конструкционной стали толщиной 3 мм, сварка, зачистка, покраска жаропрочной краской. Основание и зольник выполнены из нержавеющей стали толщиной 2 мм.

3D трехмерная лазерная резка металла - изготовлена сфера-очаг

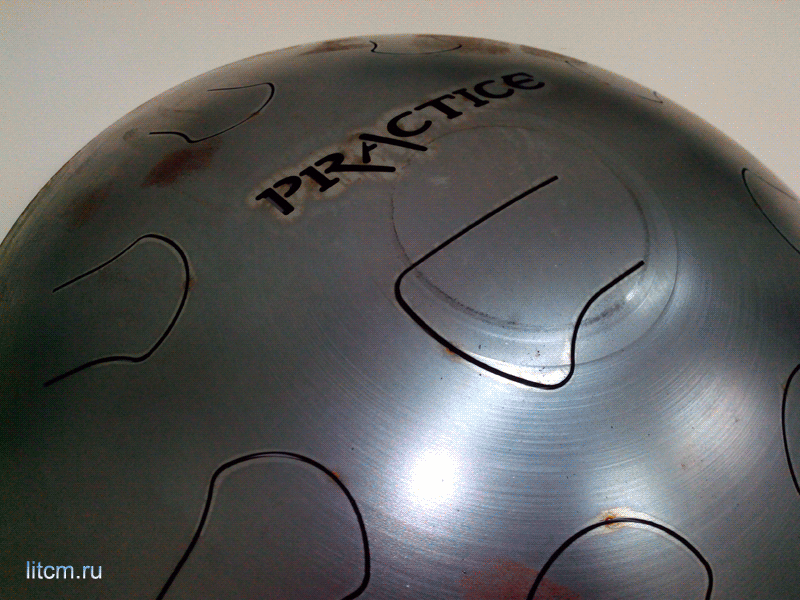

Для заказчика из г. Москва изготовлены детали для музыкального инструмента "Глюкофон" методом (3D) трехмерной лазерной резки из конструкционной стали толщиной 3 мм.

3D трехмерная лазерная резка металла - изготовлены детали для музыкального инструмента Глюкофон
